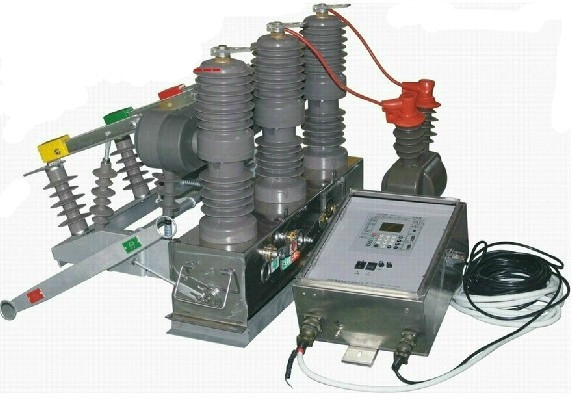

ZW32-12/M630-20永磁真空斷路器(帶重合器、分段器)
一、概述：
飛電電力生產的ZW32-12系列柱式戶外高壓真空斷路器是三相交流50Hz、額定電壓12kV的戶外高壓開關設備。適用于開斷、關合城市或農村配電系統的負荷電流、過載電流、短路電流。
二、主要技術參數：
|
名稱 |
單位 |
ZW32-12/T400-12.5 |
ZW32-12/T630-16 |
ZW32-12/T630-20 |
||
|
額定電壓 |
kV |
12 |
||||
|
額定電流 |
A |
400 |
630 |
630 |
||
|
額定短路開斷電流 |
kA |
12.5 |
16 |
20 |
||
|
額定短中關合電流（峰值） |
31.5 |
40 |
50 |
|||
|
額定峰值耐受電流 |
31.5 |
40 |
50 |
|||
|
額定短時耐受電流 |
12.5 |
16 |
20 |
|||
|
額定短路持續時間 |
S |
4 |
||||
|
額定絕緣水平 |
雷電沖擊耐受電壓（峰值） |
kV |
相間、對地75，斷口85 |
|||
|
1min工頻耐受電壓 |
相間、對地42，斷口80 |
|||||
|
額定操作順序 |
|
分-0.3s-合-180s-合分（電動機構） |
||||
|
額定短路電流開斷次數 |
次 |
30 |
||||
|
機械壽命 |
10000 |
|||||
|
額定操作電壓（分合線圈） |
v |
DC220,100,AC220 |
||||
|
動靜頭允許磨損累計厚度 |
mm |
3 |
||||
|
過電流脫扣器額定電流 |
A |
5 |
||||
|
電流互感器電流比 |
|
200/5 400/5 600/5 |
||||
|
觸頭開距 |
mm |
9±1 |
||||
|
觸頭超程 |
2±0.5 |
|||||
|
平均分閘速度 |
m/s |
1.2±0.3 |
||||
|
平均合閘速度 |
0.6±0.2 |
|||||
|
分閘時間 |
ms |
30-60 |
||||
|
合閘時間 |
20-40 |
|||||
|
合閘彈跳時間 |
≤20 |
|||||
|
三相分合閘同期性 |
≤2 |
|||||
|
每相回路直流電阻 |
μΩ |
≤80 |
||||
|
儲能電機 |
額定電壓 |
V |
-220 |
|||
|
額定功率 |
W |
200 |
||||
|
儲能時間 |
S |
≤8 |
||||
|
質量 |
kg |
85 |
||||
